籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

籃式過濾器產品信息

1、籃式直通法蘭連接式過濾器，見圖14、表14(DN25～300，PN≤5.0MPa
表14

公稱直徑 DN	結構尺寸(PN≤5.0MPa)				管塞N
公稱直徑 DN	L	H	H1	D0	管塞N
25	180	260	160	Φ76	ZG3/4
32	200	270	160	Φ76
40	260	300	170	Φ108
50	260	300	170	Φ108
65	330	360	210	Φ133
80	340	400	250	Φ159
100	400	470	300	Φ219
125	480	550	360	Φ273
150	500	630	420	Φ273
200	560	780	530	Φ325
250	660	930	640	Φ426	M20×1.5
300	750	1200	840	Φ478	M20×1.5

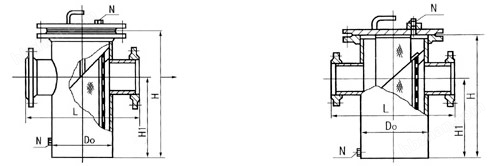

圖14 BYLS I型圖15 BYLS M型

2、籃式重疊直通法蘭連接式過濾器(BYLSⅠM型)，見圖15、表14(DN25～300，PN≤5.0MPa)
3、籃式帶夾套直通法蘭連接式過濾器(BYF型)，見圖16、表15(DN25～200，PN≤5.0MPa)
表15

公稱直徑 DN	公稱壓力 PN	結構尺寸			夾套				管塞 N
公稱直徑 DN	公稱壓力 PN	L	H	H1	蒸汽壓力	Do	進口a	出口b	管塞 N
25	≤5.0MPa	215	350	180	≤0.6MPa	Φ108	G3/4	G3/4	ZG3/4
32		235	360	180		Φ108	G3/4	G3/4
40		300	430	210		Φ159	G3/4	G3/4
50		300	430	210		Φ159	G3/4	G3/4
65		450	490	250		Φ159	G3/4	G3/4
80		460	530	290		Φ273	DN20	DN20
100		500	600	345		Φ325	DN20	DN20
125		580	700	410		Φ377	DN25	DN25
150		600	780	470		Φ377	DN25	DN25
200		660	930	580		Φ426	DN25	DN25

圖16 BYLS I F型圖17 BYLS II型

4、籃式支承直通法蘭連接式過濾器(BYⅡ型)，見圖17、表16(DN350～500，PN≤5.0MPa)
表16

公稱直徑 DN	公稱壓力 PN	結構尺寸							管塞 N
公稱直徑 DN	公稱壓力 PN	L	H	H1	H2	D0	d0	n-Φ	管塞 N
350	≤5.0MPa	800	1680	300	1310	Φ500	Φ420	3-Φ20	ZG1
400		840	1850	300	1450	Φ550	Φ450	3-Φ20
450		960	2050	300	1610	Φ600	Φ520	3-Φ24
500		1060	2210	300	1740	Φ700	Φ620	3-Φ24

5、籃式高低接管法蘭連接式過濾器(BYLSⅢ型)，見圖18、表17(DN25～300，PN≤5.0MPa)
表17

公稱直徑 DN	公稱壓力 PN	結構尺寸					管塞 N
公稱直徑 DN	公稱壓力 PN	L	H	H1	H2	D0	管塞 N
25	≤5.0MPa	180	280	110	180	Φ76	ZG3/4
32		200	285	110	180	Φ76
40		260	340	120	220	Φ108
50		260	340	120	220	Φ108
65		330	400	160	270	Φ133
80		340	460	180	320	Φ159
100		400	550	200	390	Φ219
125		480	630	260	450	Φ273
150		500	720	310	530	Φ273
200		560	900	390	670	Φ325
250		660	1070	480	800	Φ426	M20×1.5
300		750	1360	640	1040	Φ478	M20×1.5

圖18 BYLS III型

6、籃式重疊高低接管法蘭連接式過濾器(YSLLS Ⅲ M型)，見圖19、表17(DN25～300，PN≤5.0MPa)

圖19 BYLS III M型圖20 BYLS IV型

7、籃式支承高低接管法蘭連接式過濾器(YSLFⅣ型)，見圖20、表18(DN350～500，PN≤5.0MPa)
表18

公稱直徑 DN	公稱壓力 PN	結構尺寸								管塞 N
公稱直徑 DN	公稱壓力 PN	L	H	H1	H2	H3	D0	d0	n-Φ	管塞 N
350	≤5.0MPa	800	1890	300	1070	1520	500	Φ420	3-Φ20	ZG1
400		840	2000	300	1080	1600	550	Φ430	3-Φ20
450		960	2320	300	1280	1880	600	Φ520	3-Φ24
500		1080	2510	300	1390	2040	700	Φ620	3-Φ24
