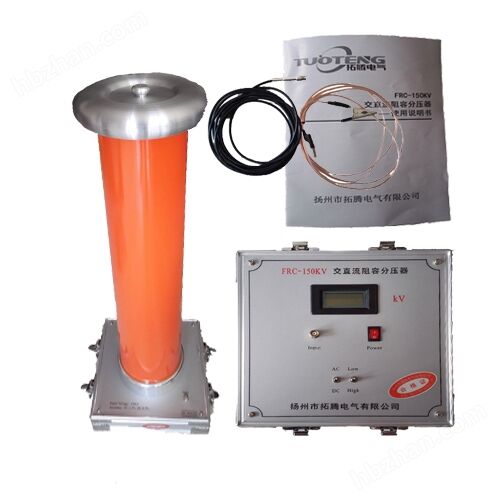

FRC系列 交直流分壓器

FRC系列 交直流分壓器

用于電力系統及電氣電子設備制造部門測量工頻交流高電壓和直流高電壓

參考標準：DL/T846.1-2004

 ●  精密高壓薄膜電容和精密高壓玻璃釉電阻

 ●  全金屬封閉結構屏蔽

 ●  美國杜邦填充材料，特種工藝灌封，同軸電纜連接，鋁合金包裝箱

產品簡介

      FRC系列交直流分壓器又稱高壓數字高壓表或阻容分壓器，客戶可根據所測量電壓精度要求，來選擇不同的準確度。該系列準確度分別為：AC:0.5%/DC:0.5%，若需更高準確度，可選擇我公司的高精度、高穩定度的交流標準核查器和直流核查器；采用電位屏蔽式高壓測量裝置，是我公司新研發的產品，與其他公司同類產品相比，拓騰電氣采用美國進口的填充介質，內部采用多種屏蔽技術，使該系列產品有更長的使用壽命和更高的穩定性，在該領域擁有絕大部分的市場占用量和市場美譽度。

產品別稱

      高壓測試儀、數字高壓表、高壓測量儀、高壓表、高壓數字表、分壓器、阻容分壓器、靜電電壓表、高壓分壓器、交直流分壓器、交直流高壓表、交直流高壓分壓器、交流分壓器、直流分壓器、交直流兩用高壓測試裝置、阻容式交直流分壓器、交直流阻容分壓器、交直流數字分壓器、千伏電壓表、千伏表、FRC型交直二用分壓器  SGB分壓器 HVD高壓分壓器

產品特點

 ◆  采用平衡式等電位屏蔽結構。

 ◆  為便于現場不同測量的需要，300kV以上電壓的分壓器設計成雙節或三節的結構，這樣實現了一表多用且攜帶更為方便；

 ◆  分節結構時，單獨使用一節測量較低電壓，使用二節測量較高電壓，使用三節測量全量程電壓；

 ◆  密封的絕緣筒內部采用電子元件，而使整個裝置具有測試準確、線性好。

 ◆  高精度，高線性度，高穩定度，抗干擾。

 ◆  采用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到。

 ◆  體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。

 ◆  內屏蔽抗干擾系統，均壓措施，單節或分節結構。

 ◆  分壓比比例可定做，便于校驗。

 ◆  可選擇增加峰值功能。

 ◆  可選配智能高壓測量表（可顯示交流有效值，峰值/√2,峰值系數，平均值、峰峰值等）；

 ◆  可選配屏顯電壓波形及其頻率。

產品參數

注：

 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，講追究法律責任。

 2.了解更多揚州市拓騰電氣有限公司產品信息請進入 產品中心 。服務熱線：

產品知識鏈接

根據電壓波形選擇不同型號，主要功能差異如下:

   FRC交直流分壓器適用于測量精度低于0.5%的工頻交流高壓或0-300Hz高壓電壓、直流準確度低于0.5%的直流測量。如全國各省、市級、發電站、各種電力安裝公司或各種大型用電企業電力檢修單位等。

  TE-PD直流標準分壓器適用于測量精度要求為0.2%、0.1%或0.05%的直流電壓精密測量的場合。如全國各省、市級中試所或電力計量站或科研院所等。

  TE-PA交流標準分壓器適用于測量精度要求為0.2%、0.1%、0.05%，頻率為30-300Hz的交流電壓精密測量的場合。如全國各種電纜生產企業對高壓電纜做介質損耗試驗或全國各省、市級中試所或電力計量站或科研院所當工頻標準使用，測量30-300Hz的交流高壓等。

   TEV超高壓探頭測量頻率高達20MHz以上，直流測量準確度<0.1%，10Hz-1MHz脈沖高壓測量精度<1.0%,1MHz以上測量精度<3%。與示波器配合使用，能測量各種電壓波形，適用于對各種高壓斷路器、高頻高壓直流電源、粒子加速器或各種高壓的高頻特性進行分析。

   TEP脈沖分壓器適用于各種標準雷電波的測量，響應時間小于100ns。

   拓騰(TE)分壓器型號命名規則如下:

 ◆  FRC-我公司常規分壓器系列(又稱SGB數字高壓表)，主要測量工頻電壓，準確度不高，滿足一般測量要求

 ◆  TE-代表拓騰電氣有限公司;

 ◆  P-為precision的個字母，用于精密測量高壓;

 ◆  D-為DC，用于測量直流電壓;

 ◆  A-為AC，用于測量交流電壓;

 ◆  P-為pulse，用于測量脈沖電壓

定貨須知:

FRC分壓器根據測量電壓的種類不同，分為:

 1、FRC 電容分壓器(測量交流或稱FRC-C交流分壓器); ZGSF-C-A常規型純交流分壓器

 2、FRC 阻容分壓器(或稱FRC交直流分壓器，可以測量交流和直流);ZGSF-C-A/D常規型交直流分壓器

 3、FRC 電阻分壓器(或稱FRC-R/RVD直流分壓器，用于測量直流);ZGSF-C-D常規型純直流分壓器

若訂貨時不注明是哪一種，我公司默認為FRC交直流分壓器;
