CS系列零磁通電流傳感器

參考價

面議

具體成交價以合同協議為準

公司名稱廣州市富民測控科技有限公司
品牌
型號
所在地廣州市
廠商性質經銷商
更新時間2026/6/29 12:53:04
訪問次數44

產品標簽:

在線詢價收藏產品點擊查看電話

索取相關資料

公司介紹主營產品

廣州市富民測控科技有限公司成立于2001年，注冊資金101萬人民幣，公司位于廣州天河新技術產業開發區。憑借*、高素質的員工隊伍和勇于開拓技術的精神。多次承擔國家重點企業的科技研究、科研教育的配套工程和儀器儀表設備業務。

展開顯示更多內容

紅外熱像儀，示波器，工控自動化產品

產品簡介在線詢價

CS系列零磁通電流傳感器CS系列新型零磁通電流傳感器是同時基于磁調制和磁平衡原理研制的一種傳感器，它利用高磁導率鐵芯在交變磁場的飽和激勵下交替飽和的機理，快速地將原邊電流通過等安匝原理調制至副邊線圈，使副邊線圈輸出的補償電流產生的磁場與原邊電流產生的磁場相互抵消，因此副邊線圈的電流能夠精確地反映原邊電流的大小

CS系列零磁通電流傳感器產品信息

CS系列零磁通電流傳感器

CS系列新型零磁通電流傳感器是同時基于磁調制和磁平衡原理研制的一種傳感器，它利用高磁導率鐵芯在交變磁場的飽和激勵下交替飽和的機理，快速地將原邊電流通過等安匝原理調制至副邊線圈，使副邊線圈輸出的補償電流產生的磁場與原邊電流產生的磁場相互抵消，因此副邊線圈的電流能夠精確地反映原邊電流的大小。

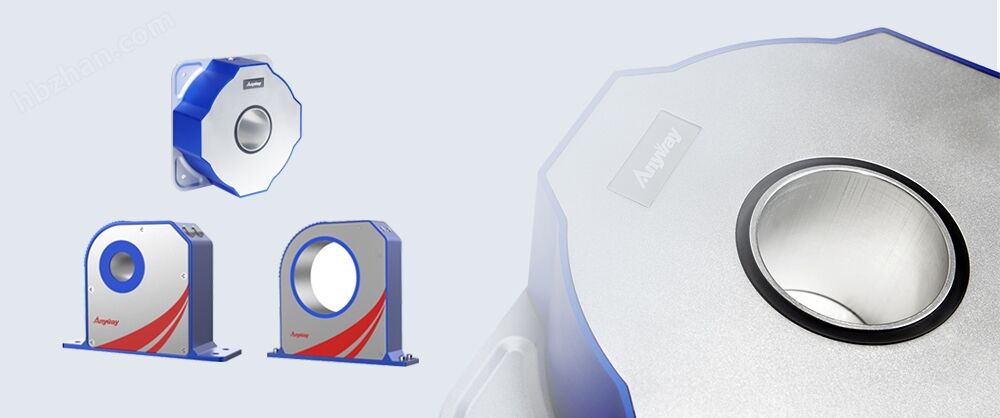

CS系列零磁通電流傳感器外觀360°

CS系列零磁通電流傳感器概述

CS系列新型零磁通電流傳感器能夠滿足1mA~25kA、帶寬為DC~800kHz以內的電流信號的高精度測量。依據比差和角差指標將電流傳感器分為三個系列：

G系列電流傳感器：精度優于2‰，主要用于測控領域的各種電流信號精確檢測。如：電池、光伏電池、電動汽車充電樁等的高精度電流檢測。

P系列電流傳感器：精度優于20ppm，參考頻率下角差小于1′,主要用于功率測量或關心電流相位指標的高精度測試應用。如：電機、變頻器、電力變壓器、新能源汽車、光伏逆變器、風電、風機/水泵、軌道交通、艦船綜合電力及電力推進、航空電源等的高精度檢驗檢測。

J系列電流傳感器：精度優于1ppm，參考頻率下角差小于1′，主要作為變頻電量計量檢定裝置電流測量基準。

CS系列零磁通電流傳感器原理圖

CS零磁通電流傳感器的基本原理基于新型磁調制式零磁通技術，通過驅動反饋電流來補償母線電流對磁環的影響，實現測量磁環內的零磁通狀態，實現近乎理想的母線電流-輸出電流變比。

精度更高、性能更穩定

零點偏移
2ppm

線性度
1ppm

時漂
0.2ppm/month

溫漂
0.1ppm/K

噪聲
10ppm

圖片關鍵詞

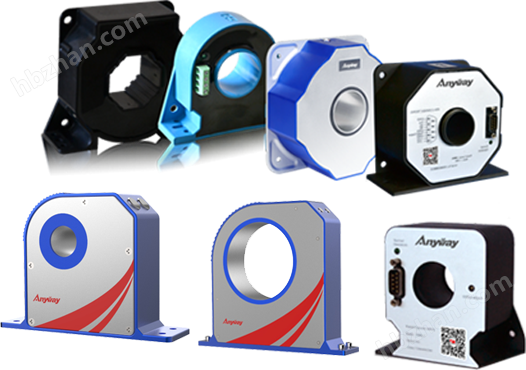

CS系列零磁通電流傳感器——產品選型

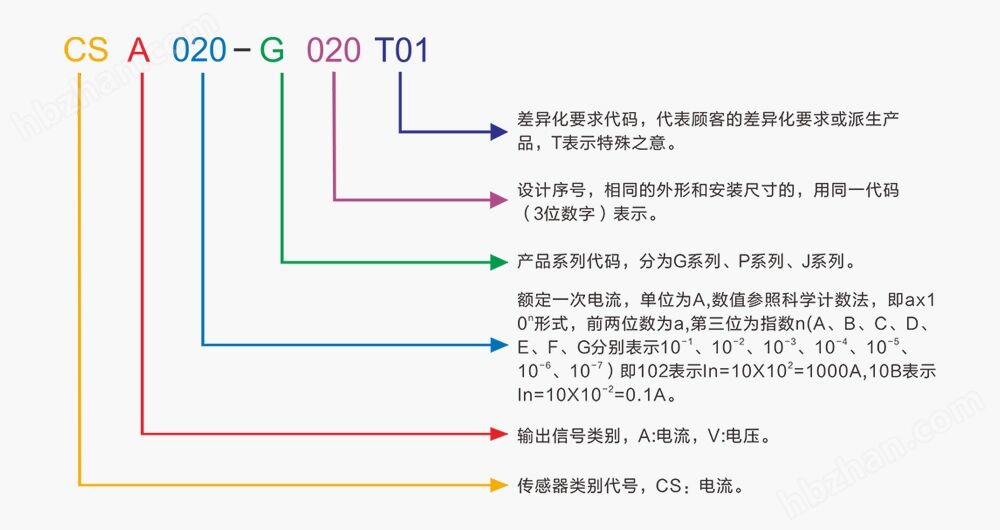

CS系列零磁通電流傳感器——命名規則

圖片關鍵詞

CSA零磁通電流傳感器——J020A系列

額定輸入（A）	原邊過載電流（A）	變比	副邊額定輸出（mA）	工頻比差	工頻角差	帶寬（kHz）	精度	線性度	工作電源（V）	穿心孔徑	產品型號
±600	±800	1000:1	±600	10	0.001	500	1	1	±18～±24	28	CSA601-J020T01

CSA零磁通電流傳感器——P030A系列

額定輸入（A）	原邊過載電流（A）	變比	副邊額定輸出（mA）	工頻比差	工頻角差	帶寬（kHz）	精度	線性度	工作電源（V）	穿心孔徑	產品型號
±100	±150	500:1	±200	100	0.01	800	20	2	±12～±15	28	CSA101-P030T01
±200	±240	1000:1	±200	100	0.01	300	10	2	±12～±15	28	CSA201-P030T01
±400	±480	1000:1	±400	100	0.01	300	10	2	±15	28	CSA401-P030T01
±600	±720	1000:1	±600	100	0.01	300	10	2	±15	28	CSA601-P030T01
±800	±960	1500:1	±533.3	100	0.01	300	10	2	±18～±24	28	CSA801-P031T01
±1000	±1200	2000:1	±500	100	0.01	300	10	2	±18～±24	28	CSA102-P031T01

CSA零磁通電流傳感器——P040A系列

額定輸入（A）	原邊過載電流（A）	變比	副邊額定輸出（A）	工頻比差	工頻角差	帶寬（kHz）	精度	線性度	工作電源（VAC）	穿心孔徑	產品型號
±1000	±1200	1000:1	±1.0	100	0.01	300	10	2	90～260	60	CSA102-P040T01
±2000	±2400	2000:1	±1.0	100	0.01	300	10	2	90～260	60	CSA202-P041T01
±2000	±2400	2000:1	±1.0	100	0.01	300	10	2	90～260	90	CSA202-P042T01
±3000	±3600	3000:1	±1.0	100	0.01	300	10	2	90～260	90	CSA302-P043T01
±3000	±3600	3000:1	±1.0	100	0.01	200	10	2	90～260	120	CSA302-P047T01
±4000	±4800	4000:1	±1.0	100	0.01	200	10	2	90～260	90	CSA402-P044T01
±4000	±4800	4000:1	±1.0	100	0.01	200	10	2	90～260	120	CSA402-P047T01
±5000	±6000	5000:1	±1.0	100	0.01	150	10	2	90～260	90	CSA502-P045T01
±5000	±6000	5000:1	±1.0	100	0.01	100	10	2	90～260	120	CSA502-P047T01
±5000	±6000	5000:1	±1.0	100	0.01	100	10	2	90～260	200	CSA502-P048T01
±6000	±7200	5000:1	±1.2	100	0.01	100	10	2	90～260	90	CSA602-P045T01
±6000	±7200	5000:1	±1.2	100	0.01	100	10	2	90～260	120	CSA602-P047T01
±6000	±7200	5000:1	±1.2	100	0.01	100	10	2	90～260	200	CSA602-P048T01
±8000	±9600	5000:1	±1.6	100	0.01	100	10	2	90～260	120	CSA802-P047T01
±8000	±9600	5000:1	±1.6	100	0.01	100	10	2	90～260	160	CSA802-P046T01
±8000	±9600	5000:1	±1.6	100	0.01	100	10	2	90～260	200	CSA802-P048T01
±8000	±9600	8000:1	±1.0	100	0.01	100	10	2	90～260	160	CSA802-P046T02
±8000	±9600	8000:1	±1.0	100	0.01	100	10	2	90～260	200	CSA802-P048T02
±10000	±12000	5000:1	±2.0	100	0.01	100	10	2	90～260	120	CSA103-P047T01
±10000	±12000	5000:1	±2.0	100	0.01	100	10	2	90～260	160	CSA103-P046T01
±10000	±12000	5000:1	±2.0	100	0.01	100	10	2	90～260	200	CSA103-P048T01
±10000	±12000	8000:1	±1.25	100	0.01	100	10	2	90～260	160	CSA103-P046T02
±10000	±12000	8000:1	±1.25	100	0.01	100	10	2	90～260	200	CSA103-P048T02
±15000	±18000	5000:1	±3.0	100	0.01	100	10	2	90～260	160	CSA153-P046T01
±15000	±18000	5000:1	±3.0	100	0.01	100	10	2	90～260	200	CSA153-P048T01
±15000	±18000	8000:1	±1.875	100	0.01	100	10	2	90～260	160	CSA153-P046T02
±15000	±18000	8000:1	±1.875	100	0.01	100	10	2	90～260	200	CSA153-P048T02
±20000	±24000	6400:1	±3.125	100	0.01	100	10	2	90～260	200	CSA203-P048T01
±20000	±24000	8000:1	±2.5	100	0.01	100	10	2	90～260	200	CSA203-P048T02
±20000	±30000	6400:1	±3.125	100	0.01	100	10	2	90～260	200	CSA253-P048T01
±25000	±30000	8000:1	±3.125	100	0.01	100	10	2	90～260	200	CSA253-P048T02

CSA零磁通電流傳感器——G050A系列

額定輸入（A）	原邊過載電流（A）	變比	副邊額定輸出（mA）	帶寬（kHz）	精度	線性度	工作電源（V）	穿心孔徑	產品型號
±20	±30	500:1	±40	100	400	20	±12	12	CSA200-G050T01
±50	±60	1000:1	±50	100	200	20	±12	12	CSA500-G050T01
±200	±240	2000:1	±100	100	200	20	±15	20	CSA201-G051T01
±300	±360	2000:1	±150	100	200	20	±15	25	CSA301-G052T01
±500	±600	2000:1	±250	100	200	20	±15	35	CSA501-G053T01
±500	±600	2500:1	±200	100	200	20	±15	25	CSA501-G052T01
±1000	±1200	5000:1	±200	100	200	20	±18～±24	40.5x6	CSA102-G054T01
±2000	±2400	5000:1	±400	100	200	20	±18～±24	60x6	CSA202-G055T01

CSA零磁通電流傳感器——G060A系列

額定輸入（A）	原邊過載電流（A）	變比	副邊額定輸出（mA）	帶寬（kHz）	精度	線性度	工作電源（V）	穿心孔徑	產品型號
±20	±30	500:1	±40	100	2000	100	±12	12	CSA200-G060T01
±50	±60	1000:1	±50	100	1000	100	±12	12	CSA500-G060T01
±100	±120	2000:1	±50	100	1000	100	±12～±15	12	CSA101-G060T01
±200	±240	2000:1	±100	100	1000	100	±15	20	CSA201-G061T01
±300	±360	2000:1	±150	100	1000	100	±15	25	CSA301-G062T01
±500	±600	2000:1	±250	80	1000	100	±15	35	CSA501-G063T01
±500	±600	2500:1	±200	80	1000	100	±15	25	CSA501-G062T01
±1000	±1200	5000:1	±200	60	1000	100	±18～±24	40.5x6	CSA102-G064T01
±2000	±2400	5000:1	±400	50	1000	100	±18～±24	60x6	CSA202-G065T01

CSA零磁通電流傳感器——G090A系列

額定輸入（A）	原邊過載電流（A）	變比	副邊額定輸出（mA）	帶寬（kHz）	精度	線性度	工作電源（V）	穿心孔徑	產品型號
±0.001	±0.002	1:10	±10	20	1000	30	±15	6.3X0.8插片	CSA10D-G090T01
±0.01	±0.02	1:5	±50	20	300	20	±15	6.3X0.8插片	CSA10C-G090T01
±0.01	±0.15	1:1	±100	50	200	20	±15	6.3X0.8插片	CSA10B-G090T01
±1	±1.5	10:1	±100	100	200	20	±15	6.3X0.8插片	CSA10A-G090T01
±10	±15	100:1	±100	100	200	20	±15	6.3X0.8插片	CSA100-G090T01

CSV零磁通電流傳感器——G090V系列

額定輸入（A）	原邊過載電流（A）	變比（A/V）	副邊額定輸出（V）	帶寬（kHz）	精度	線性度	工作電源（V）	穿心孔徑	產品型號
±0.001	±0.002	1:5000	±5	20	1000	200	±15	6.3X0.8插片	CSV10D-G090T01
±0.01	±0.02	1:500	±5	20	1000	200	±15	6.3X0.8插片	CSV10C-G090T01
±0.1	±0.15	1:50	±5	50	1000	200	±15	6.3X0.8插片	CSV10B-G090T01
±1	±1.5	1:5	±5	100	1000	200	±15	6.3X0.8插片	CSV10A-G090T01
±10	±15	2:1	±5	100	1000	200	±15	6.3X0.8插片	CSV100-G090T01
±10000	±12000	2000:1	±5	100	1000	200	±15	120	CSV103-G047T01
