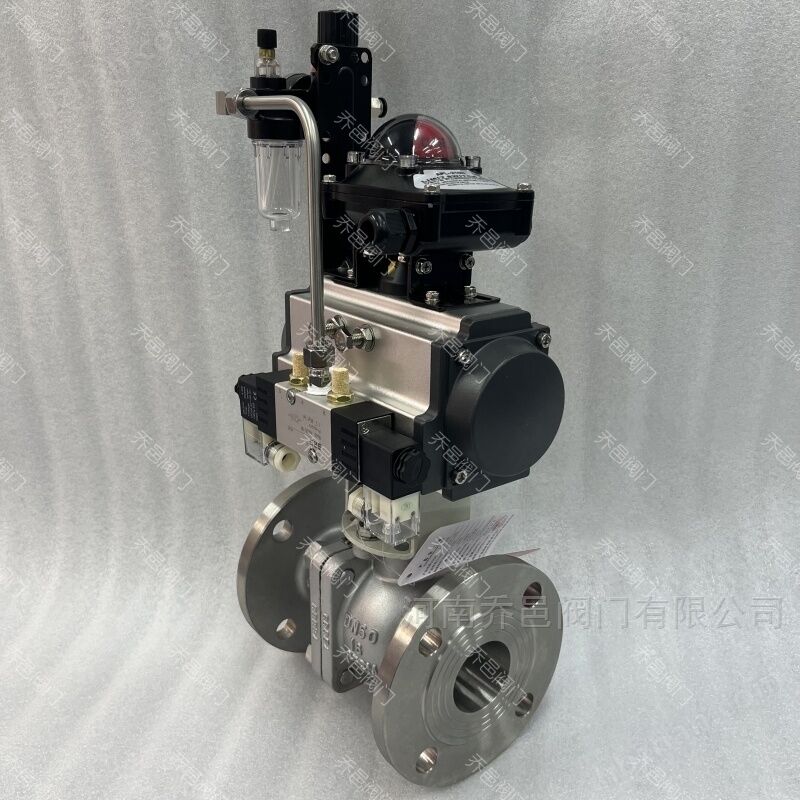

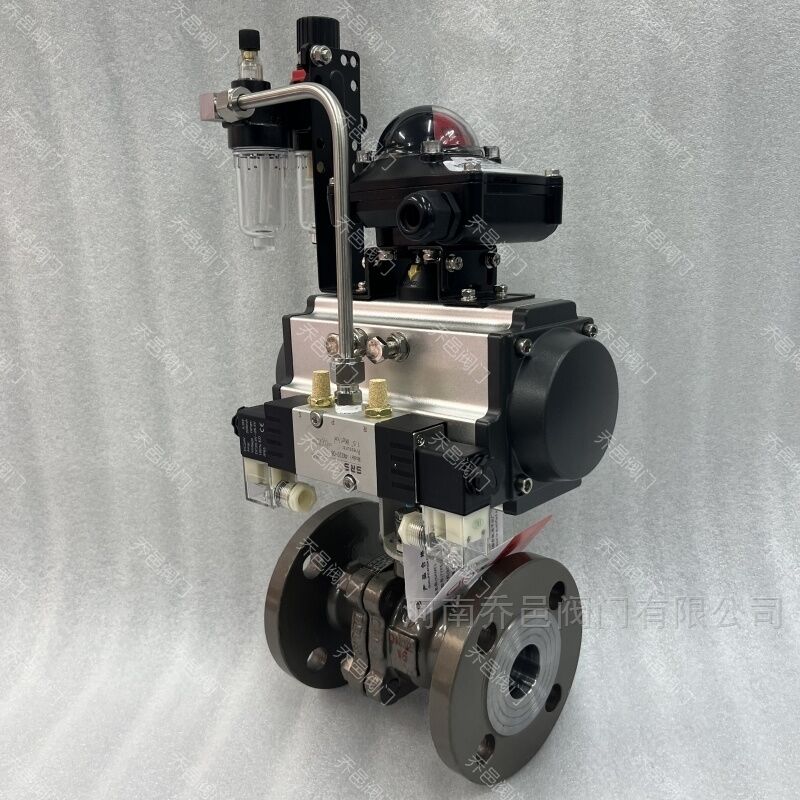

雙電控氣動球閥

Q641F氣動球閥

產品簡介：

雙電控氣動球閥Q641F雙控氣動球閥/雙控電磁閥氣動球閥/雙電控電磁閥氣動不銹鋼球閥Q641F雙控氣動不銹鋼球閥Q641F-16RL雙電控氣動不銹鋼球閥Q641F-16P雙控雙作用氣動不銹鋼球閥/雙控氣動不銹鋼切斷球閥/雙電控電磁閥氣動不銹鋼切斷球閥/雙電控防爆氣動球閥Q641F雙電控氣動緊急切斷球閥/雙電控防爆氣動O型切斷閥/Q641F-16P單作用雙作用防爆氣動不銹鋼球閥/帶手輪氣動帶手動球閥/帶手操機構防爆氣動球閥/氣動調節型球閥/氣動開關型球閥是由球閥與氣動執行機構及其它相關附件組成，利用氣源驅動來控制閥門啟閉，配行程限位開關、雙電控電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動球閥密封性能優良，流通能力大，結構簡單，使用壽命長，便于維修。配用的執行機構具有結構簡單，緊湊，性能優，輸出力矩大等特點。執行器分單作用和雙作用兩種型號，單作用式的優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于開啟或關閉的位置。、、、、、、造紙，不僅能控制氣體，液體和蒸汽介質，也控制污水和含有纖維的本質。可根據工況需要裝配上閥門定位器，輸入4-20mA的模擬量信號，達到對球閥開度大小的百分比調節控制。

單電控電磁閥和雙電控電磁閥的區別：

單電控：即只有一個電磁線圈，一般用在2位3通電磁閥，線圈電壓等級一般采用DC24V、AC220V等。 兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。 常閉型兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路就會斷開，這相當于“點動”。 常開型兩位三通單電控電磁閥動作原理：給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是“點動”。

雙電控：即有兩個電磁線圈，一般用在兩位五通電磁閥，兩位五通雙電控電磁閥動作原理：給正動作線圈通電，則正動作氣路接通(正動作出氣孔有氣)，即使給正動作線圈斷電后正動作氣路仍然是接通的，將會一直維持到給反動作線圈通電為止。 給反動作線圈通電，則反動作氣路接通(反動作出氣孔有氣)，即使給反動作線圈斷電后反動作氣路仍然是接通的，將會一直維持到給正動作線圈通電為止。這相當于“自鎖”。 基于兩位五通雙電控電磁閥的這種特性，在設計機電控制回路或編制PLC程序的時候，可以讓電磁閥線圈動作1~2秒就可以了，這樣可以保護電磁閥線圈不容易損壞。

特點：

氣動球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點：

1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。

3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。

4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。

6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

單作用氣動執行器和雙作用氣動執行器的區別：

氣動球閥中單作用和雙作用指的是氣動球閥所配氣動執行器可分為單作用和雙作用。其區別在于：單作用的氣缸內有彈簧，而雙作用內沒有。因此單作用氣動執行器的價格比雙作用氣動執行器的價格要高。

單作用氣動執行器一般分為常開型和常閉型（常開型：通氣關，斷氣開；常閉型：通氣開，斷氣關），也就是說，在安裝之前有一個設定，設定其為開或者關，如果是常開的，那就是在通氣的情況下氣動執行器關閉閥門，如果氣源出現故障或者突然停電，單作用氣動執行器靠彈簧自動復位為開的狀態，也就是說會回到它的設定狀態，設定為關，則會回到關的狀態，一般在危險的工況中使用較多，比如輸送可燃氣體或可燃液體，在失去氣源又出現緊急情況的時候，單作用氣動執行機構能自動復位把危險降低，而雙作用就不能復位。

雙作用氣動執行器在通氣的情況下氣動執行器打開閥門，當要關閉閥門的時候另外一邊通氣才能關閉，雙作用氣動執行器是靠氣缸工作復位的，在失去氣源的時候只能保持原位。

性能：

ZSHR/ZSTR氣動O型切斷球閥主要用于管道介質的切斷，密封性好，可以到達零泄漏。ZSHR氣動執行器為雙作用式，內部沒有復位彈簧。ZSTR氣動執行器為單作用式，內部有復位彈簧，在氣源故障時可以自動復位，保證工藝設備的安全。含有懸浮顆粒，黏稠介質，流阻小，流通能力大，氣動執行器可以配裝電磁閥，行程開關，過濾減壓器等附件。遠程操控十分方便，并可以實時反饋現場閥門開關情況。

結構原理：

氣動球閥是一種旋轉型切斷球閥，為氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（-40～180℃）及高溫（-60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。

工作原理：

氣動球閥一般與電磁閥、限位開關等附件組合使用，采用GT、AT、AW等氣動執行器，具有輸出力大、動作靈敏，能進行有效的開啟和切斷。其圓柱形通孔球體閥芯具有剪切功能，對控制帶有纖維和顆粒等粘性介質的效果僅次于V型球閥。

氣動球閥概述：

Q641F/H氣動法蘭球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥（≤200°）及氣動硬密封球閥（≤550°）兩大類。具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。、、教學設備、輕工、、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

技術參數：

執行器參數：

執行機構：

采用GT、AT、AW型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁合金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

附件的選項：

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

配套氣動執行器及氣動附件功能和用途（可選）：

1、雙作用執行器：控制閥門的開啟和關閉。

2、單作用執行器（彈簧復位）：在電路氣路切斷或者有故障時自動關閉閥門。

3、單控電磁閥：供電時閥門打開或者關閉，斷電時閥門關閉或者打開（可提供防爆型）。

4、雙控電磁閥：一個線圈通電時閥門打開，另一個線圈通電時閥門關閉，有記憶功能（可提供防爆型）。

5、限位開關回信器：遠距離傳送閥門開和關位置信號（可提供防爆型）。

6、電氣定位器：根據電流信號（4-20mA)的大小對閥門的介質流量調節控制（可提供防爆型）。

7、氣動定位器：根據氣壓信號（標準0.02-0.1MPa)的大小對閥門的介質流量調節控制。

8、電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）。

9、氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器、對氣源穩定、清潔、運動部件起潤滑作用。

10、手動操作：自動控制在不正常情況下可以手動操作閥門的啟閉。

零件材料：

性能規范：

結構圖：

主要外形尺寸 ：(單位：mm)
