唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

我們都知道電氣元件有各種技術參數，不同型號的電器元件參數也不盡相同。為了方便選用和供使用參考，電器元件生產商一般都會把該電氣元件的重要參數標注在電器元件上。作為電工、配電運維人員，掌握銘牌上的各種技術參數對我們選型、現場調試、能耗核算尤為重要。

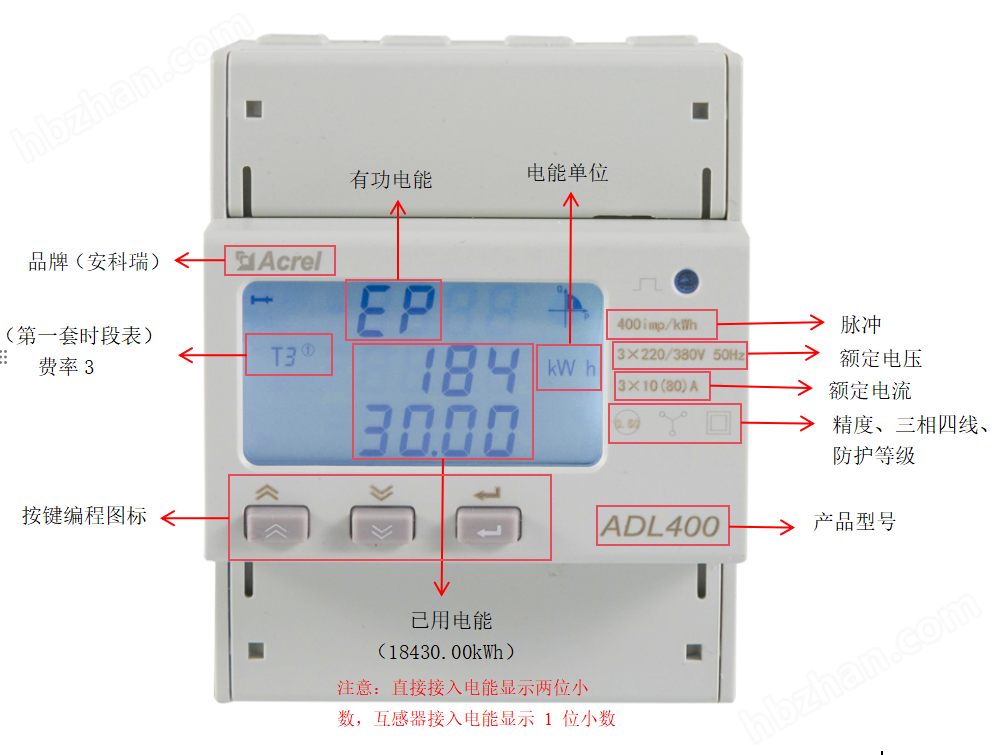

▼我們來看一下這款導軌電表銘牌

1.電表讀數怎么看

不同液晶導軌電表讀數邏輯略有區別，ADL400為分段液晶循環顯示，區分總電能、分時電能、瞬時電力參數，我們分開看懂：

1. 正向總電能EP：屏幕顯示EP為正向有功總電量，光伏自發自用場景核心讀數；

2. 數字區分：屏幕下方大數字為電量整數位，無單獨紅色小數輪盤，儀表內部自動保留2位小數，后臺抄表完整讀取；

3. 互感器配套規則：若現場搭配外部CT互感器，實際用電量=電表讀數×互感器變比。

2.電表精確度

ADL400銘牌標注精度0.5S級，是工商業、光伏并網計量主流高精度等級：

· 0.5S級：計量誤差控制在±0.5%以內，相比1級、2級電表精度提升一倍；

· 適用場景：光伏結算、租戶收費、工商業能耗核算，滿足供電局并網計量標準；

· 等級區分規律：數字越小，計量精準度越高，0.5S＞1級＞2級。

3.計量單位kWh

kWh為有功電能計量單位，行業俗稱“度"。1kWh=1度電，代表1kW功率設備連續運行1小時消耗的電量。ADL400同時支持正向、反向雙向kWh計量，光伏余電上網場景可分別統計自用、上網電量。

4.電表型號ADL400字母含義

型號ADL400分段拆解，快速看懂產品定位：

1. A：Acrel安科瑞品牌系列標識；

2. D：電能表；

3. L：導軌式安裝（DIN35標準導軌）；

4. 400：產品設計序列號，代表三相多功能計量款；補充區分：

· ADL單相款：ADL200系列；

· ADL三相款：ADL400系列；后綴帶C代表帶通訊，帶F代表分時計費。

5.額定電壓3×220/380V 50Hz

額定電壓指電表長期穩定工作允許的標準供電電壓：

1. 3×220/380V：適配國內三相四線低壓配電系統，相電壓220V、線電壓380V；

2. 50Hz：適配國內工頻交流電；

3. 適配場景：廠房動力柜、光伏逆變器柜、充電樁控制柜、寫字樓樓層配電箱。

6.額定電流3×10(80)A

銘牌標注3×10(80)A，兩段電流分別代表：

1. 10A：基礎標定電流，決定電表啟動靈敏度，小負荷也能精準計量；

2. 80A：最大直通電流，80A以內負載無需加裝互感器，直接串接電纜；補充選型要點：

· 負載電流超過80A，必須搭配外置電流互感器使用；

· 長期運行電流超過120%額定最大電流，會擴大計量誤差，嚴重時損壞儀表。

銘牌標注3×1（6）A，是互感器接入款。

7.脈沖速度400imp/kWh&脈沖指示燈

1. 400imp/kWh：每計量1度電，脈沖指示燈閃爍400次；

2. 藍色脈沖指示燈：設備用電時規律性閃爍，負載功率越大，閃爍速度越快；

3. 脈沖輸出端子：可外接采集終端，無源脈沖信號對接計費采集設備。

8.額外銘牌關鍵拓展參數

（1）通訊功能

ADL400標配RS485Modbus-RTU通訊，是智能化能耗管理核心參數，支持多臺電表總線組網，遠程抄表、上傳電力數據至能源管理平臺。

（2）分時計費（四費率）

內置尖、峰、平、谷4套時段電價，可自定義時間參數，自動分時段存儲電量，適配峰谷電價節能核算、物業分戶收費。

（3）諧波監測

支持2~31次諧波采集，可監測變頻器、光伏逆變器產生的諧波損耗，為電能質量治理提供數據支撐。

三相導軌電表ADL400選用指南

1.額定電壓選型

· 單相負載：選用ADL200單相導軌電表，額定220V；

· 三相380V動力負載、光伏、儲能、充電樁：選用ADL400，3×220/380V標準款。

2.額定電流選型

1. 負載電流≤80A：直接選用10(80)A直通款ADL400，無需互感器，施工簡單；

2. 負載電流＞80A：選用3(6)A互感器款ADL400，搭配對應變比CT互感器使用；簡易電流估算：380V三相設備，每1kW約2A電流。

3.精確度選型

1. 家用、簡易照明回路：2級電表即可；

2. 工商業車間、園區物業收費、分布式光伏并網：優先0.5S級ADL400，計量數據可作為結算依據；

3. 數據中心、精密機房、電站計量：強制0.5S高精度電表。

4.附加功能選型參考

1. 需要遠程抄表、后臺能耗監控：選帶RS485通訊型號；

2. 工廠峰谷節能、商鋪分戶收費：必選帶分時四費率功能；

3. 配套變頻器、光伏逆變器設備：選擇支持諧波監測的ADL400多功能款。
