氧化鋅避雷器測試儀

一、三相同測氧化鋅避雷器測試儀用途和功能

用于氧化鋅避雷器(MOA)泄漏電流的測量分析，主要目的是測量MOA的阻性電流，由此判斷MOA受潮和老化程度。即可用于現場帶電測量，也可用于試驗室做出廠和驗收試驗。

一臺同時具有多種功能：

1、采用PT二次電壓做參考（二次法）測量阻性電流。這是目前精確度最高的方法。國內使用最多的儀器大都采用這種原理。。

2、采用電場強度信號做參考（感應板法）。用一個安放在B相MOA底座的感應板提供母線電壓的相位信息，以分解阻性電流。帶電測量時，這種方法的測量精度接近二次法，且操作安全、方便、快速。

3、電流分析法。儀器對MOA電流信號進行快速傅里葉變換分析，根據統計原理通過儀器內部的數據分析，可以直接得出全電流Ix、阻性電流Ir、阻性電流一次基波峰值Ir1p等相應的數據。這種方法操作簡單、方便、快速。

操作簡單，測量數據齊全。儀器還配有可充電電池、日歷時鐘、微型打印機，能存儲100次測量數據并能將數據傳送到計算機處理。

二、 三相同測氧化鋅避雷器測試儀儀器特點

1） 本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。

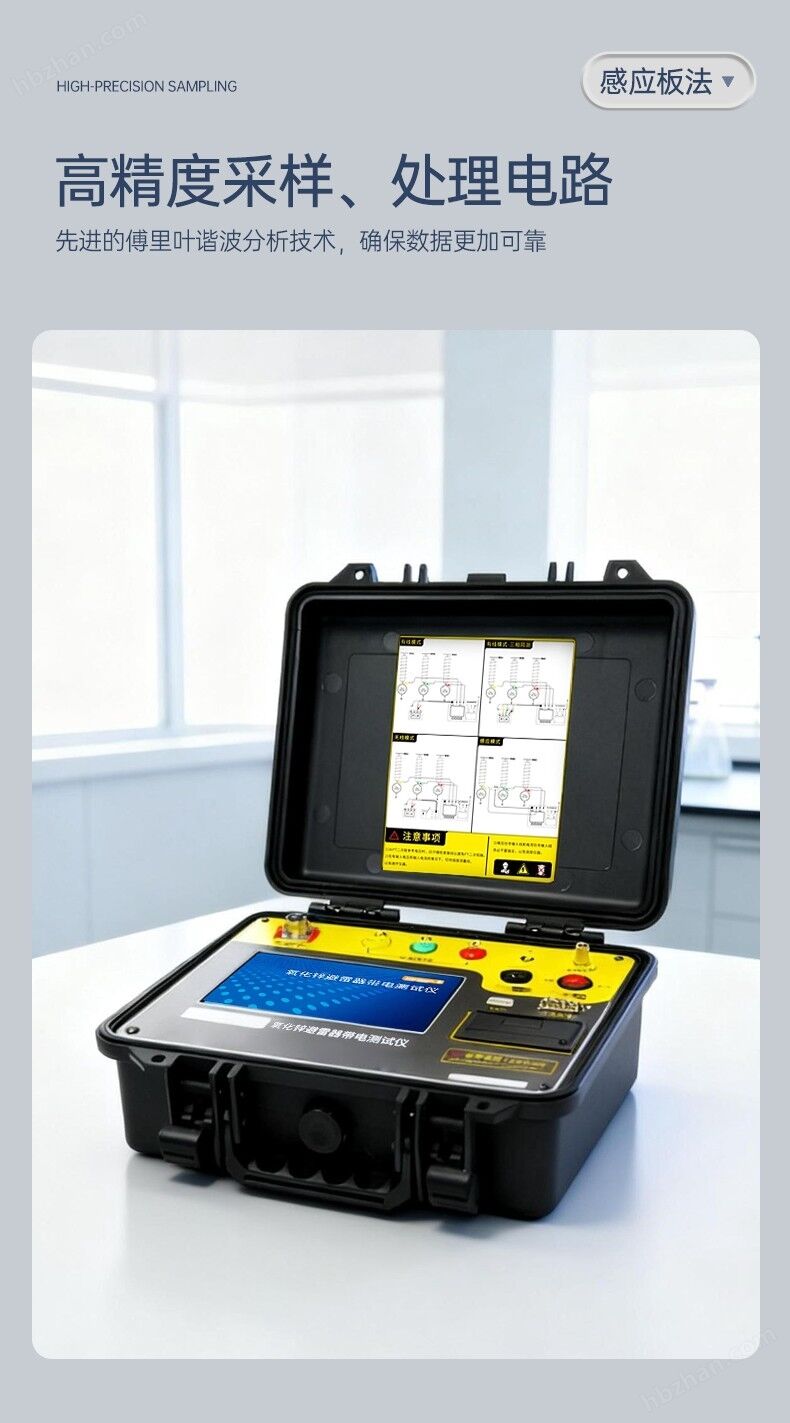

2） 高精度采樣、處理電路，先進的傅里葉諧波分析技術，確保數據更加可靠。

3） 儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保

證了數據的可靠性和安全性。

4） 本儀器可以使用電場感應的方法代替PT二次接線。

5） 本儀器可以不接PT二次，直接測量阻性電流。

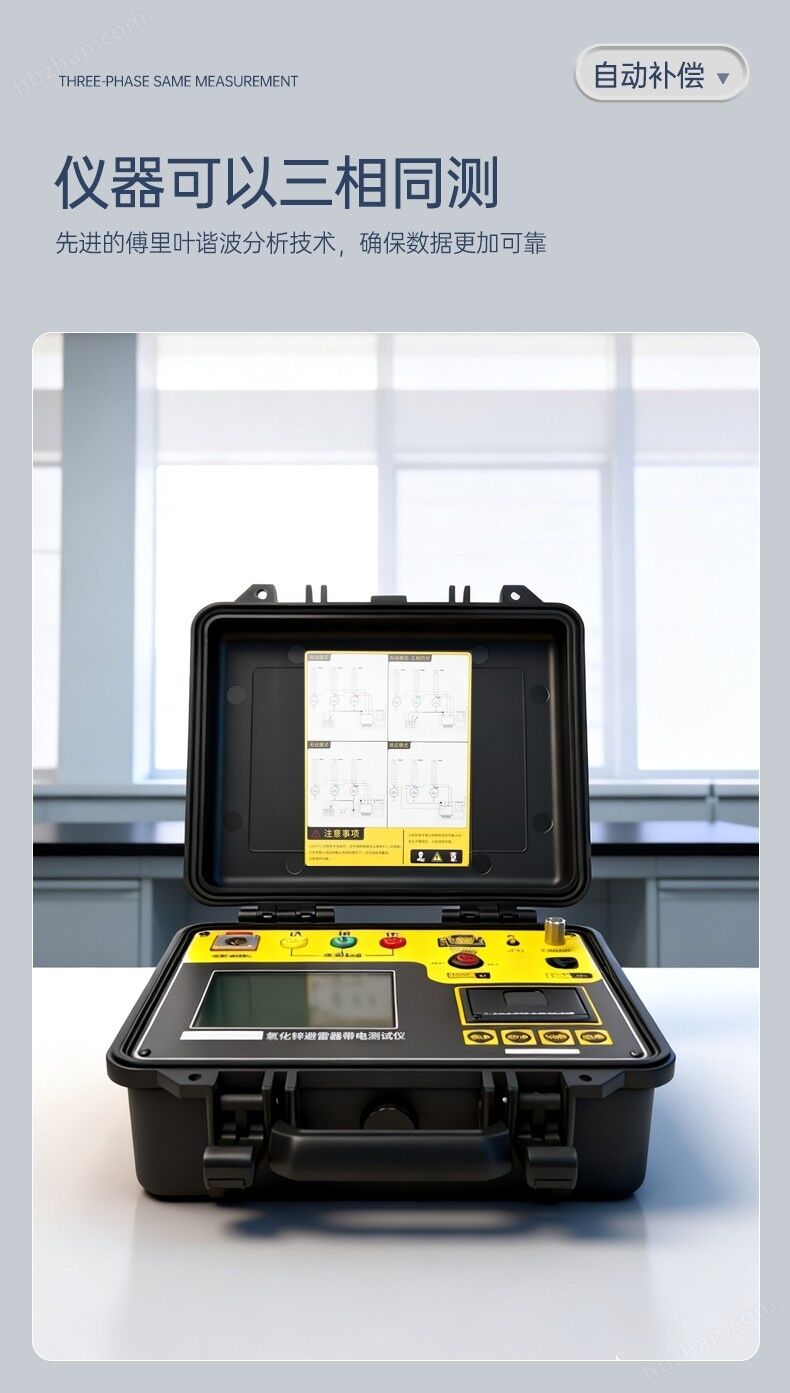

6） 本儀器可以三相同測，自動補償功能。使用特別方便

7） 具有阻性電流基波峰值輸出、邊相校正等功能。

8） 儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據；

三、主要技術參數

  總泄漏電流測量范圍： 0~20mA有效值，50Hz / 60Hz

  準確度：±(讀數×5%+5uA)

  阻性電流基波測量準確度(二次法不含相間干擾)：±(讀數×5%+5uA)

  阻性電流基波測量準確度（電流法）：±(讀數×10%+5uA)

  電流諧波測量準確度：±(讀數×10%+10uA)

  電流通道輸入電阻：≤2Ω

  參考電壓輸入范圍：25V~250V有效值，50Hz / 60Hz

  參考電壓測量準確度：±(讀數×5%+0.5V)

  電壓諧波測量準確度：±(讀數×10%)

  參考電壓通道輸入電阻：≥300kΩ

  電場強度輸入范圍：30kV/m~300kV/m

  電場強度測量準確度：±（讀數×10%）

  電場諧波測量準確度：±(讀數×10%)

  內部電池工作時間：6小時連續

  充電電源：100V ~ 250V，50Hz / 60Hz

  充電時間：約6小時

  儀器體積：35cm(長)×28cm(寬)×18cm(高)

  儀器重量：5kg (不含電纜箱)
